100噸臥式輪軸壓裝機是一種先進的液壓機械設備，主要用于壓裝軸承、軸套的100噸臥式液壓機設備，是目前先進的小型多功能液壓壓裝機設備。

100噸臥式輪軸壓裝機

100噸輪軸壓裝機

100噸臥式液壓機

適用范圍

100噸臥式輪軸壓裝液壓機主要用于鐵路機車、貨車、客車等車輛的車輪與輪軸的過盈配合壓入和拆卸，或用于汽車傳動軸的總成壓裝，也可用于一般輪軸類零件的壓裝。本機床具有獨立的動力系統和電氣系統。采用按鈕集中控制，可實現調整及半自動循環兩種工作方式;也可采用手柄控制。壓力和行程可在規定的范圍內任意調整。壓座可沿導軌移動，可以改變主缸活塞與壓座的距離，以適應壓裝各種長度不同之工件。可移動中心架可以改變V型鐵高度，以適應壓裝各種直徑不同之工件。

結構組成

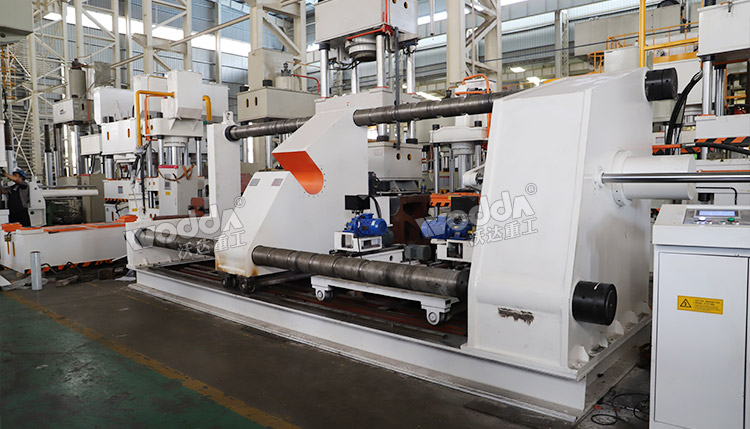

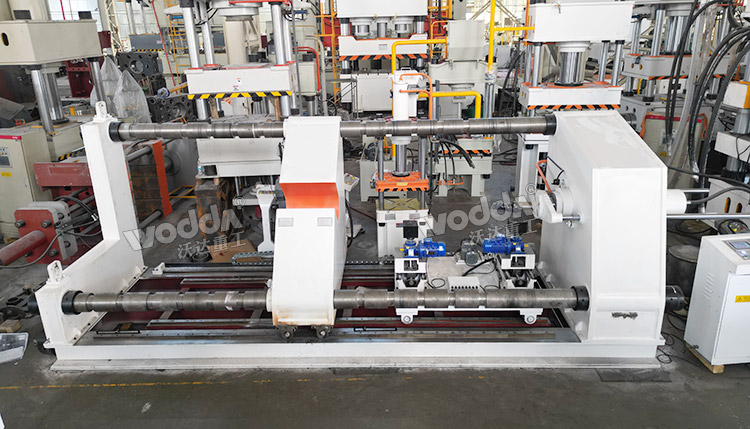

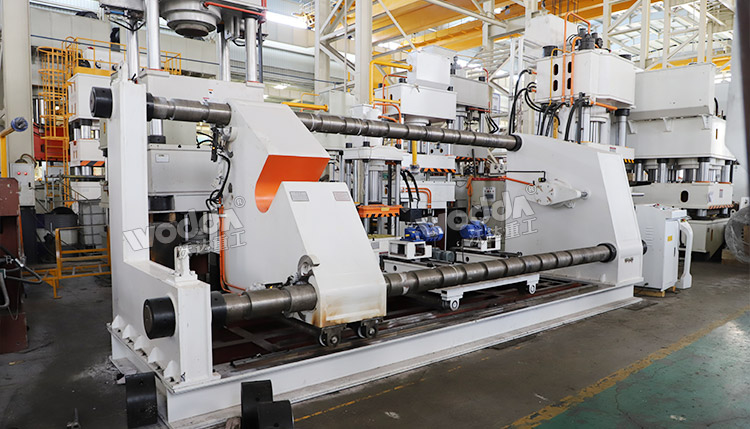

100噸臥式輪軸壓裝機由主機、泵站、電腦控制柜、輸送小車、測量系統、卡塊等構成。

1、主機采用臥式框架結構，由底座、立柱、上下連接橫梁和壓裝液壓缸裝配而成，其中裝配油缸由國內專業液壓缸廠家生產，立柱采用表面鍍硬鉻，長時間使用不會出現磨損。整體結構運行平穩，不會出現走歪或是頂柱子的現象。行走電機采用變頻電機，保證中間橫梁穩定行走。

2、泵站由液壓閥、液壓泵、電機、油箱、油管等組成，均由德國生產，保證了設備的使用壽命和長期無故障生產。

3、電氣部分采用PLC控制系統，控制設備的啟停和行走，電氣元件均采用品牌原件，質量有保證。

4、自動輸送小車完成車軸、輪對、制動盤上料到退卸工作位置的操作。

5、檢測部分采用高精度位移傳感器及先進的檢測方式保證檢測精度。測量系統自動檢測車輪內側距及制動盤內側距，位移測量采用位移傳感器或旋轉編碼器(具體在設計聯絡中確定)，準確自動實時測量出輪對及制動盤的內側距，以及車軸的中心位置，并在壓裝過程中將這些尺寸實時顯示在顯示屏上。

6、卡塊是在裝配時才會使用，起到了固定中間橫梁的作用，上下各一個。
